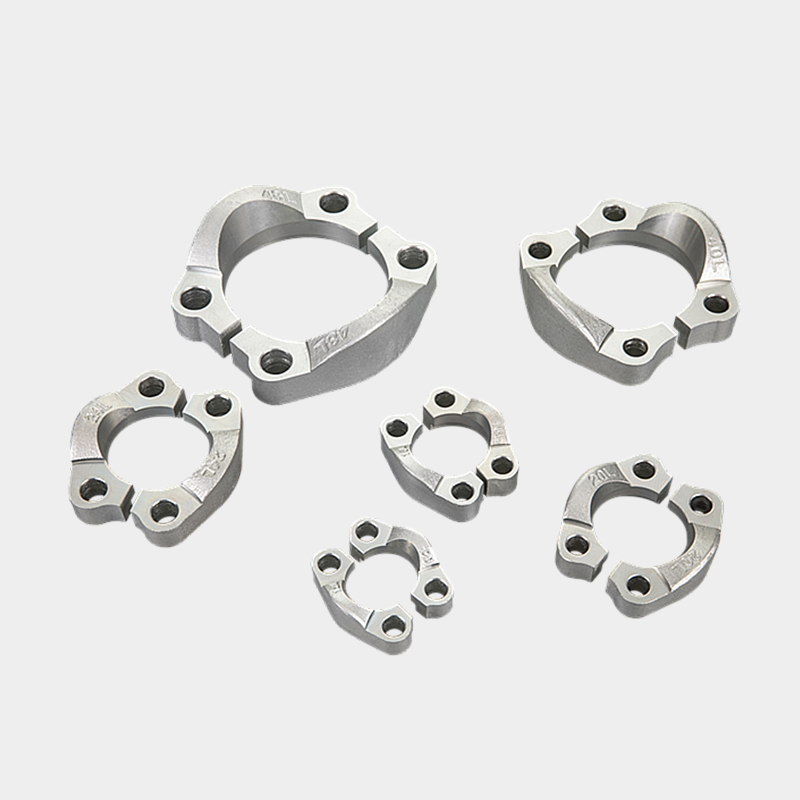

FL-24 SAE 对开法兰夹3000PSI

  • FL-24 SAE 对开法兰夹3000PSI
  • FL-24 SAE 对开法兰夹3000PSI
询价
1. SAE代码61系列法兰卡箍的工作压力为3000PSI，3,5MPa（35bar）至35MPa（350bar）。
2. SAE法兰卡箍的尺寸是根据ISO 6162-1:2012的规定。ISO公称尺寸： DN 13; DN 19; DN 25; DN 32; DN 38; DN 51; DN 64; DN 76; DN 89; DN 102; DN 127; 英制尺寸: 1/2"; 3/4"; 1"; 1 1/4"; 1 1/2"; 2"; 2 1/2"; 3"。
3. SAE一体式法兰钳的材料是由碳钢C45制成。不锈钢。
4. 所有碳钢法兰卡箍的外表面腐蚀保护，应使用适当的涂层，以通过符合ISO 9227的至少72小时的盐雾测试。
5. 压力/温度的测试要求： 符合ISO 6162的这一部分的法兰式连接应接受ISO 19879规定的爆破和循环耐久试验，以验证其是否符合规定的压力/温度要求。
    当在-40 °C和+120 °C之间的温度下使用时，它应适合在表2中给出的工作压力下使用。符合ISO 6162的这一部分的法兰连接不得在低于-20 °C的温度下进行装配。
6. 一体式法兰卡箍连接的指定尺寸为DN25的一体式法兰卡箍：卡箍ISO 6162-1，FCS×25
7. SAE分体式法兰卡箍的尺寸代码61
上一个：FL-20 SAE 对开法兰夹 3000PSI
下一个：暂无
  • 描述
  • 询价
  • 1. SAE代码61系列法兰卡箍的工作压力为3000PSI，3,5MPa（35bar）至35MPa（350bar）。
    2. SAE法兰卡箍的尺寸是根据ISO 6162-1:2012的规定。ISO公称尺寸： DN 13; DN 19; DN 25; DN 32; DN 38; DN 51; DN 64; DN 76; DN 89; DN 102; DN 127; 英制尺寸：1/2"; 3/4"; 1"; 1 1/4"; 1 1/2"; 2"; 2 1/2"; 3"


    型号 尺寸 螺栓 尺寸参数
    A B M d N
    FL-08 1/2" M8x25 54 46 38.1 9 17.5
    FL-12 3/4" M10x30 65.1 52 47.6 11 22.2
    FL-16 1" M10x30 69.8 59 52.4 11 26.2
    FL-20 1.1/4" M10x30 79.4 73 58.7 11 30.2
    FL-24 1.1/2" M12x35 93.7 83 69.8 13.5 35.7
    FL-32 2" M12x35 101.6 97 77.8 13.5 42.9
    FL-40 2.1/4" M12x40 114 108 89 13.5 50.8
    FL-48 3" M16x50 135 130.6 106.4 16.7 62
