SAE 兰接法兰

首页 / 产品中心 / SAE法兰 / SAE 兰接法兰 / SAE 法兰盖

我们该怎样帮助您？

我们将在工作日的 24 小时内回复您。

13486669457 联系我们
  • SAE 法兰盖

SAE 法兰盖

  • SAE 法兰盖
询价
● 产品品牌：Swintool（如果您需要，我们可以在产品上为您定制LOGO）
● 执行标准：ISO6161 ISO6162 SAEJ518C SN532 JB/ZQ4187-97
产品规格
● 规格齐全：（具体规格请咨询客服）
● 产品材质：美标不焊钢304L/316L；焊钢20#/45#/Q345/Q345B/Q345D/Q355B等
● 压力等级：3000PSI、6000PSI
● 产品特性：一体成型、高温、高温、耐腐蚀、耐高压
● 连接方式：螺柱、垫圈、螺母、O型圈
● 产品应用：冶金行业、造船行业、港口机械、工程机械、电力设备、工业机械
● 最小起订量：500PCS
● 包装方式：纸箱包装、木箱包装。
上一个：SAE 扩口法兰
下一个：SAE 管螺纹法兰
  • 描述
  • 询价
  • 1、执行标准：我SO6161 ISO6162 SA乙J518C SN532 J乙/ZQ4187-97
    2、产品材质：美标不焊钢304L/316L；焊钢20#/45#/Q345/Q345乙/Q345丁/Q355B等

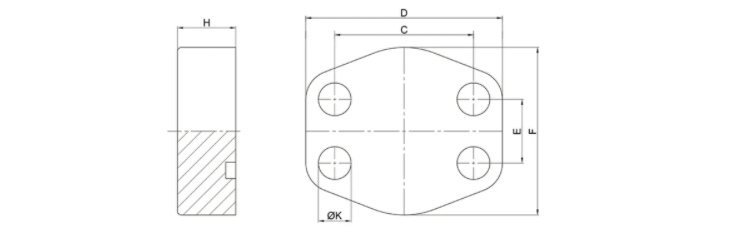

    规格（英寸） 型号 尺寸参数 配用螺栓附件 重量 最大工作压力
    A B C D E F G H I K M U O型圈 （kg） (kg/c㎡)
    轻系列 3000 PSI
    1/2" AFS301S 21.6 13 38.1 54 17.48 46 36 16 19 9 M8x30 5/16x11/4 18.66x3.53 0.25 350
    3/4" AFS302S 27.2 19 47.63 65 22.23 50 36 18 19 11 M10x35 3/8x1 1/2 25.00x3.53 0.39 350
    3/4" AFS302S-25 25.3 19 47.63 65 22.23 50 36 18 19 11 M10x35 3/8x1 1/2 25.00x3.53 0.39 350
    1" AFS303S 34 25 52.37 70 26.19 55 38 18 19 11 M10x35 3/8x1 1/2 32.92x3.53 0.49 315
    1 1/4" AFS304S 42.8 32 58.72 79 30.18 68 41 21 22 11.5 M10x40 7/16x1 1/2 37.70x3.53 0.71 250
    1 1/4" AFS304S-38 38.3 32 58.72 79 30.18 68 41 21 22 11.5 M10x40 7/16x1 1/2 37.70x3.53 0.71 250
    1 1/2" AFS305S 48.6 38 69.85 93 35.71 78 45 25 24 13.5 M12x45 1/2x1 3/4 47.22x3.53 1.13 200
    1 1/2" AFS305S-50 50.5 38 69.85 93 35.71 78 45 25 24 13.5 M12x45 1/2x1 3/4 47.22x3.53 1.13 200
    2" AFS306S 61 51 77.77 102 42.88 90 45 25 26 13.5 M12x45 1/2x1 3/4 56.75x3.53 1.3 200
    2 1/2" AFS307S 76.6 63 88.9 114 50.8 105 50 25 30 13.5 M12X45 1/2x1 3/4 69.45X3.53 1.6 160
    3" AFS308S 90.5 73 106.38 134 61.93 124 50 27 34 17 M16x50 5/8x2 85.32x3.53 2.3 138
    3 1/2" AFS309S 103 89 120.65 152 69.85 136 48 27 34 17 M16x50 5/8x2 98.02x3.53 2.5 35
    4" AFS310S 115.5 99 130.18 162 77.77 146 48 27 34 17 M16x50 5/8x2 110.72x3.53 2.9 35
    5" AFS311S 142 120 152.4 184 92.08 180 50 29 28 17 M16x55 5/8x2 136.12x3.53 4 35
    重系列 6000 PSI
    1/2" AFS601S 21.6 13 40.49 56 18.24 48 36 16 19 9 M8x30 5/16x1 1/4 18.66x3.53 0.3 400
    3/4" AFS602S 27.2 19 50.8 71 23.8 55 35 21 22 11 M10x35 3/8x1 1/2 25.00x3.53 0.56 400
    1" AFS603S 34 25 57.15 81 27.76 65 42 25 22 13 M12x45 7/16x1 3/4 32.92x3.53 0.85 400
    1 1/4" AFS604S 42.8 32 66.68 95 31.75 78 45 27 25 15 M14x50 - 37.70x3.53 1.21 400
    1 1/4" AFS604S-12 42.8 32 66.68 95 31.75 78 45 27 25 13.5 - 1/2x1 3/4 37.70x3.53 1.21 400
    1 1/4" AFS604S-38 38.3 32 66.68 95 31.75 78 45 27 25 15 M14x50 - 37.70x3.53 1.21 400
    1 1/2" AFS605S 48.6 38 79.38 112 36.5 94 50 30 28 17 M16x55 5/8x2 47.22x3.53 1.9 400
    1 1/2" AFS605S-50 50.5 38 79.38 112 36.5 94 50 30 28 17 M16x55 5/8x2 47.22x3.53 1.9 400
    2" AFS606S 61 51 96.82 134 44.45 114 65 37 32 21 M20x70 3/4x2 1/2 56.75x3.53 3.4 400
    2 1/2" AFS607S 76.6 63 123.83 180 58.73 152 80 45 30 25 M24x85 - 75.57x5.33 8.3 400
    3" AFS608S 90.5 73 152.4 208 71.43 178 90 55 30 32 M30x100 - 88.27x5.33 13.5 400
